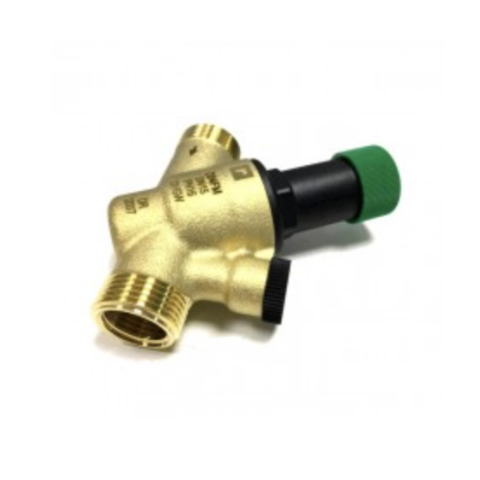

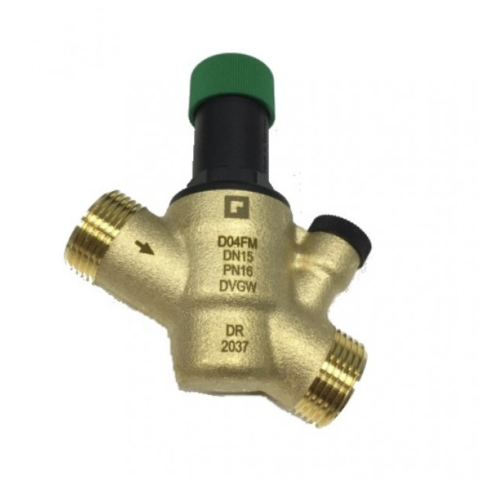

Редуктор тиску Braukmann 3/4' DO 4 FM - 3/4А

Звертаємо вашу увагу на те, що з осені 2020 року весь модельний ряд фільтрів і редукторів Honeywell буде випускатися заводом-виробником під торговою маркою Resideo Braukmann.
Гарантія 1 рік!
Honeywell Resideo BraukmannD04FM-3/4A - регулятори тиску оберігають від надлишкового живильного тиску установки, що знаходяться після регулятора. Вони також можуть бути використані для промислових та комерційних установок у межах їхньої специфікації. Встановлення клапана зниження тиску дозволяє уникнути пошкоджень, викликаних підвищеним тиском та зменшити витрату води. За допомогою клапана зниження тиску можна підтримувати постійний рівень встановленого тиску, навіть за наявності флуктуації впускного тиску в широких межах. Зниження робочого тиску та підтримання його на постійному рівні зводить до мінімуму шум потоку води в установці.
ПРИНЦИП ДІЇ:
Клапан Honeywell Resideo Braukmann D04FM-3/4A працює за принципом вирівнювання зусиль. Зусилля діафрагми спрямоване проти сили розпрямлення пружини. Якщо тиск впуску, а разом з ним і натиск діафрагми, зменшується в результаті забору води, то більший тиск пружини викликає відкриття клапана. Випускний тиск підвищується доти, доки зусилля діафрагми та пружини знову не зрівняються.
Стрибки тиску на вході не впливають на тиск, встановлений на виході.
ІНСТРУКЦІЯ З МОНТАЖУ HONEYWELL RESIDEO BRAUKMANN D04FM-3/4A
При монтажі редуктора Honeywell Resideo Braukmann D04FM-3/4A повинні враховуватись місцеві приписи, загальні вказівки та інструкції з встановлення. Установка повинна проводитись у легко доступному та захищеному від морозу місці. Труби добре промити. Встановити клапан:
- напрямок потоку повинен збігатися з напрямком, вказаним стрілкою
- у горизонтальному трубопроводі - встановлення в положенні чорною пластмасовою кришкою вгору
КОНСТРУКЦІЯ клапана Honeywell Resideo Braukmann D04FM-3/4A (складається):
- корпуси з внутрішнім та зовнішнім різьбленням та різьбовим отвором для манометра на виході
- Вкладиша клапана з діафрагмою
- регулювальної пружини
- регулювального маховика
МАТЕРІАЛИ:
- нікельований латунний корпус
- армована волокном мембрана з NBR
- ущільнення з NBR
