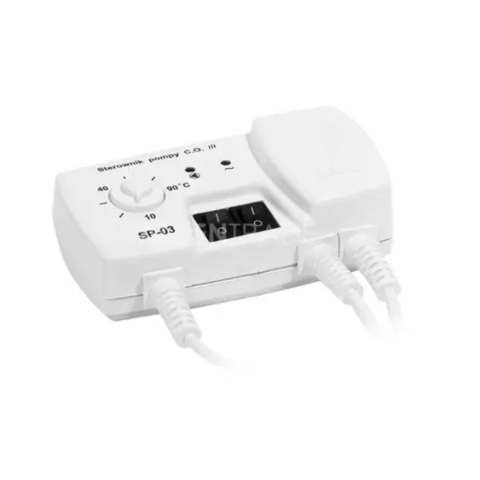

Блок керування насосом твердопаливного котла SP-03

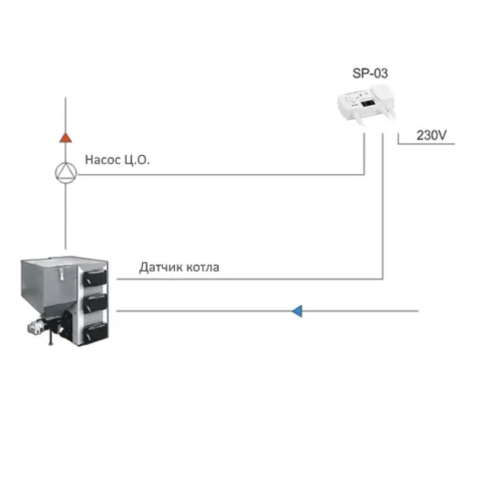

Завдання регулятора полягає у включенні насоса, якщо температура теплоносія перевищуватиме задане користувачем значення, а також вимкнути його, у випадку, коли теплоносій опуститься до температури нижче заданої. Використання такого пристрою дає можливість уникнути зайвої роботи насоса, що дозволяє економити електроенергію (в середньому на 60%), а також значно продовжити час служби насоса.
Температуру включення можна регулювати за допомогою потенціометра в діапазоні від 0 °C до 90 °C. Коли температура знижується на 5 °C від заданого рівня, насос вимикається.
Увімкнення та вимкнення насоса здійснюється орієнтовно через 30 секунд. Такий підхід запобігає безперервному перемиканню насоса, якщо температура часто змінюється.
Крім потенціометра регулятор має 2 перемикачі. Перший для активізації регулятора, другий призначається для включення насоса вручну.
Регулятор має захист у вигляді запобіжника з полімеру для неодноразового застосування (у середині корпусу на платі).
